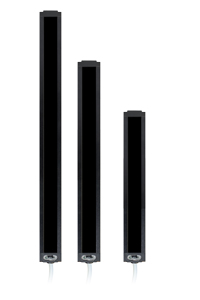

| 產品圖片 |
產品特點 |
|
|
◆ 采用同步掃描技術，具有較強的抗干擾能力；
◆ 備有多種保護高度選擇；
◆ 光軸間距：20mm；
◆
配套專用控制器，具有較強的輸出控制功能；
◆ 廣泛應用于食品，包裝，物流及自動化裝配等行業領域。
|
| 產品參數 |
|
光軸數 |
8軸 |
12軸 |
16軸 |
20軸 |
|
發射器 |
LC20-T0805T-F2 |
LC20-T1205TNC-F2 |
LC20-T1605T-F2 |
LC20-T2005T-F2 |
|
NPN NC |
LC20-T0805TNC-F2 |
LC20-T1205TNC-F2 |
LC20-T1605TNC-F2 |
LC20-T2005TNC-F2 |
|
PNP NC |
LC20-T0805TPC-F2 |
LC20-T1205TPC-F2 |
LC20-T1605TPC-F2 |
LC20-T2005TPC-F2 |
|
檢測高度 |
140mm |
220mm |
300mm |
380mm |
|
光軸數 |
24軸 |
28軸 |
32軸 |
|
|
發射器 |
LC20-T2405T-F2 |
LC20-T2805T-F2 |
LC20-T3205T-F2 |
|
|
NPN NC |
LC20-T2405TNC-F2 |
LC20-T2805TNC-F2 |
LC20-T3205TNC-F2 |
|
|
PNP NC |
LC20-T2405TPC-F2 |
LC20-T2805TPC-F2 |
LC20-T3205TPC-F2 |
|
|
檢測高度 |
460mm |
540mm |
620mm |
|
|
檢測距離 |
>5米 |
|
光軸間距 |
20mm |
|
檢測物體 |
φ30mm以上的不透明體 |
|
電源電壓 |
12～24V DC±10% |
|
消耗電流 |
150mA以下 |
|
響應時間 |
12ms以下 |
|
光源 |
紅外線LED（調制式） |
|
保護電路 |
逆極性，過載，短路 |
|
周圍溫度 |
－10～＋55°C(注意不可結露、結冰), 存儲：－10～＋60°C |
|
周圍濕度 |
35～85%RH，存儲：35～85%RH |
|
周圍照明度 |
白熾燈：受光面照明度 3,000lx |
|
耐電壓 |
AC1,000V 1分鐘 |
|
絕緣電阻 |
50MΩ以上，基于DC500V的高阻表 |
|
耐振動 |
10～150Hz，雙振幅；1.5mm，X，Y和Z各方向2小時 |
|
耐沖擊 |
加速度：500m/s2(約50G)，X，Y和Z各方向3次 |
|
防護等級 |
IP65 |
|
材質 |
外殼：鋁合金；透光罩：聚酯；端蓋：增強尼龍 |
|
接線方式 |
引線0.2m配M12連接器 |
|
配件 |
引線5m母座線（E12-N4F5）（可根據客戶需求定制） | |
| 產品規格 |
|
規格 |
A |
B |
H |
L |
|
LC20-T0805TxC-F2 |
20 |
37 |
140 |
198 |
|
LC20-T1205TxC-F2 |
20 |
37 |
220 |
278 |
|
LC20-T1605TxC-F2 |
20 |
37 |
300 |
358 |
|
LC20-T2005TxC-F2 |
20 |
37 |
380 |
438 |
|
LC20-T2405TxC-F2 |
20 |
37 |
460 |
518 |
|
LC20-T2805TxC-F2 |
20 |
37 |
540 |
598 |
|
LC20-T3205TxC-F2 |
20 |
37 |
620 |
678 |
H:保護高度，H=A*（N-1）
L為光幕總長度L=H+58mm 其中A為光軸間距，20mm或40mm，N為光軸數 |

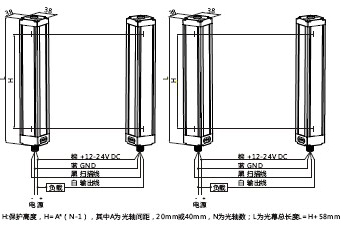

| 尺寸圖 |
電氣接線圖 |
|
|
